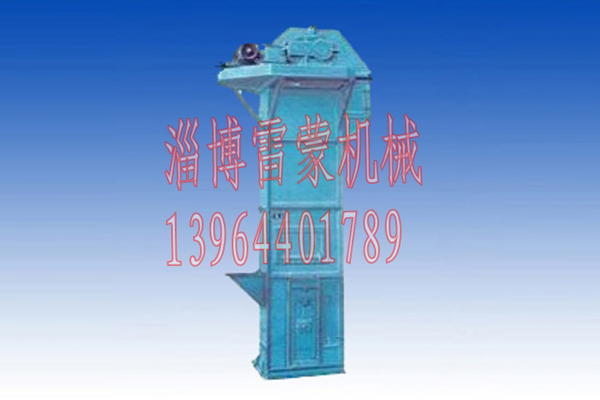

HL型环链提升机

prevnext

一、简介
HL斗式提升机是一种环链离心斗式提升机，提升机系由运行部分（料斗与牵引链条）带有传动链轮的上部区段，带有拉紧链轮的下部区段，中间机壳及驱动装置等组成。

本提升机的料斗是间断布置的，采用“掏取法”进行装载，“离心投料法”进行卸载。牵引机构是两根锻造的环链条，它与上部链轮间利用摩擦力来传动，因此运转平稳而安静，是一种较轻型的快速提升机。

本提升机适于输送粉状，粒状及小块状的无磨琢性及磨琢性的物料，如煤、水泥、砂石、粘土、矿石等；也可以输送高温物料。

本提升机有二种料斗：深圆底形料斗与浅圆底形料斗。

深圆底形料斗适于输送干燥的、松散的、易于投出的材料，如水泥、煤块、干砂、碎石等。浅圆底形料斗适于输送湿的、容易结块的、难于投出的材料，如湿砂、型砂等。

输送范围在16～47.2m3/h之间，提升机高度约在30～45m之间。

二、技术参数

表中列出了HL型斗式提升机的主要技术参数，提升机的输送量对于S制法的料斗按充满系数￠=0.6计算得来，而对于Q制法料斗系根据充满系数￠=0.4计算得来。

三、外形尺寸

HL斗式提升机为便于使用要求，具有下列不同制法及装法。

（一）料斗：为适应输送物料的不同掏取和投出特性，分为两种制法

S（Q）制法-----带有深(浅)圆底型料斗

（二）按上部区段卸料口型式分为两种制法：

X1（X2）制法-----带有倾斜（水平）法兰盘的卸料口

（三）按下部区段进料口的型式分为两种制法：

J1（J2）制法------进料口的底与水平面成45o（60o）角

（四）按提升机的中间机壳侧面检视门分为四种制法：

K1（K2）制法-----中间机壳带有下端左（右）检视门

K3（K4）制法-----中间机壳带有上端左（右）检视门

（五）按提升机中间机壳端面检视门分为两种制法：

Z1(Z2)制法-----中间机壳带有下（上）端检视门
