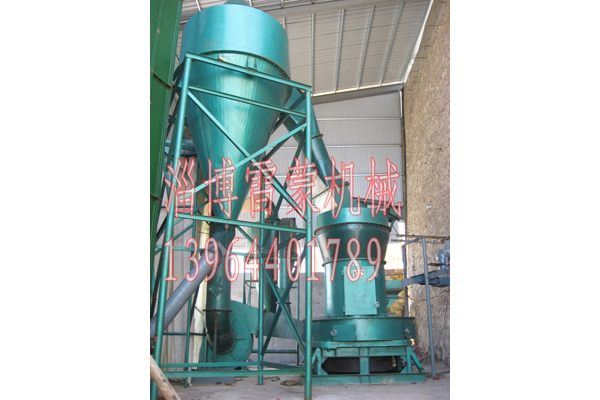

新型5R4119 5R4121型雷蒙磨

  • 咨询热线:139-0643-8635
prevnext

LM-5R4124-138型雷蒙磨粉机特点:

经过我公司多年的生产经验和用户反馈信息,在传统的r型雷蒙磨粉机的基础上,增大了磨室内的研磨空间,气流量变大,使产量大大提高;

分析机装置采用了可调式,润滑系统采用了自动供油

磨机铲刀采用了分离式装配,增大了磨辊和磨环的参数,从而延长了易损件的使用周期,降低了用户的维修成本;

成品粒度范围广,最粗粒径可达到0.613毫米(30目),粒径一般可达0.033毫米(425目),少部分物料最细可达到0.013毫米(1000目)

除尘效果完全达到了国家粉尘排放标准

研磨装置采用了重叠式多级密封,密封性能好;

雷蒙磨粉机适用范围:

该机主要适用于主要适应于冶金、建材、化工、矿山等矿产物料的磨粉设备。粉磨范围为:石英石、长石、陶土、膨润土、方解石、滑石、重晶石、萤石、粘土、大理石、石灰石、白云石、石灰、活性炭、高岭土、磷矿石、玻璃、锰矿、耐火材料、保温材料、白泥、石腊石、莫来石、麦饭石、凹凸棒、镁矿、铁矿石、铜矿石、硅矿、氧化铁镁、钡盐等硬度在莫氏7-8级,湿度在6%以下的 各种非易燃爆矿产物的粉磨加工。

雷蒙磨粉机工作流程

大块状物经鄂式破碎机破到所需粒度后(如物料达到雷蒙磨(雷蒙机)进料粒度2公分的要求可以不需要破碎机),将需要粉碎的物料均匀连续的送入雷蒙磨(雷蒙机)主机磨室内,由于旋转时离心力作用,磨辊向外摆动,紧压于磨环,铲刀铲起物料送到磨辊与磨环之间,因磨辊的滚动而达到粉碎目的,粉磨后的粉子被风机气流带走,经分析机进行分机,符合细度的粉子随气流经管道进入大旋风收集器内,进行分离收集,后经出分管排出即为成品粉子。气流再由大旋风收集器上端回风管吸入鼓风机。本机整个气流系统是密闭循环的,并且是在正负压状态下循环流动的。如不需用提升机,储料仓,振动给料机,可人工均匀给料。在磨室内因被磨物料中有一定的含水量,研磨时产生热量导致磨室风量增加,为此通过调整风机和主机间的余风管来到气流的平衡,并将多余净化后排入大气中,布袋要经常抖动,以便排气效果好。

雷蒙磨粉机工作原理:

磨辊在离心力作用下紧紧地滚压在磨环上,由铲刀铲起物料送到磨辊和磨环中间,物料在碾压力的作用下破碎成粉,然后在风机的作用下把成粉的物料吹起来经过分析机,达到细度要求的物料通过分析机,达不到要求的重回磨腔继续研磨,通过分析机的物料进旋风分理器分离收集。在磨室内因被磨物料有一定的含水量,研磨时产生热量导致磨室内气体蒸发改变了气流量,以及整机各管道连接不严密使外界气体被吸入,使循环气流风量增加,导致磨粉机出粉少甚至爆机,对此,新型的欧版梯型磨粉机已经在机体上部设置有防爆措施,可以最大限度的避免雷蒙磨整机爆炸带来的意外伤害,同时,此种情况还可通过调整风机与主机间的余风管来达到气流的平衡,并将多余的气体导入小旋风收集器内,把余气带入的细粉子收集下来,最后由小旋风收集器上段排气管排入大气中,或导入收尘器内使排空气体净化,不过,对操作人员的技术要求比较高,而且需要及时发现并调整。


雷蒙磨粉机技术参数列表

型号
技术参数


3R1410


3R2115


3R2715A


3R2715B


3R3016


4R3216


5R4119


6R4525

进料粒度(mm)

<10

<15

  <20

  <20

  <25

  <30

  <40

  <40

成品粒度(目)

30-425

 30-425

 30-425

 30-425

 30-425

 30-425

 30-425

 30-425

产量范围(t/h)

0.25-1.5

 0.25-2.

 0.5-6

 0.5-6

 0.5-8

1-10

  3-14

  5-22

主轴转速(转/分)

260

  180

  170

  170

  155

  140

  103

  82

磨环内径(mm)

 Φ410

Φ650

 Φ830

 Φ830

 Φ890

 Φ970

 Φ1270

 Φ1600

磨环直径(mm)

Φ140

 Φ210

 Φ270

 Φ270

 Φ300

 Φ320

 Φ410

 Φ450

磨辊磨环高度(mm)

 100

 150

 150

 150

 160

 160

 190

 250

磨辊数量(个)

   3

   3

   3

   3

   3

   4

  5/4

   5

主机电机功率(kw)

  7.5

   15

   30

   30

   37

   45

   75

  132

风机电机功率(kw)

  5.5

   11

   18.5

   18.5

   22

   30

   75

  132

选粉机电机功率(kw)

  1.5

  2.2

   3

   3

   4

   5.5

   7.5

   11

总功率(kw)

  14.5

  28.2

  51.5

  51.5

   63

   80.5

  157.5

  275

外形尺寸长*宽*高(mm)

3500*3500
*4200

4000*4000
*5200

4500*4500
*5500

4500*4500
*5500

5000*5000
*6000

6000*5000
*6500

8500*8000
*9600

11000
*9000
*13000
